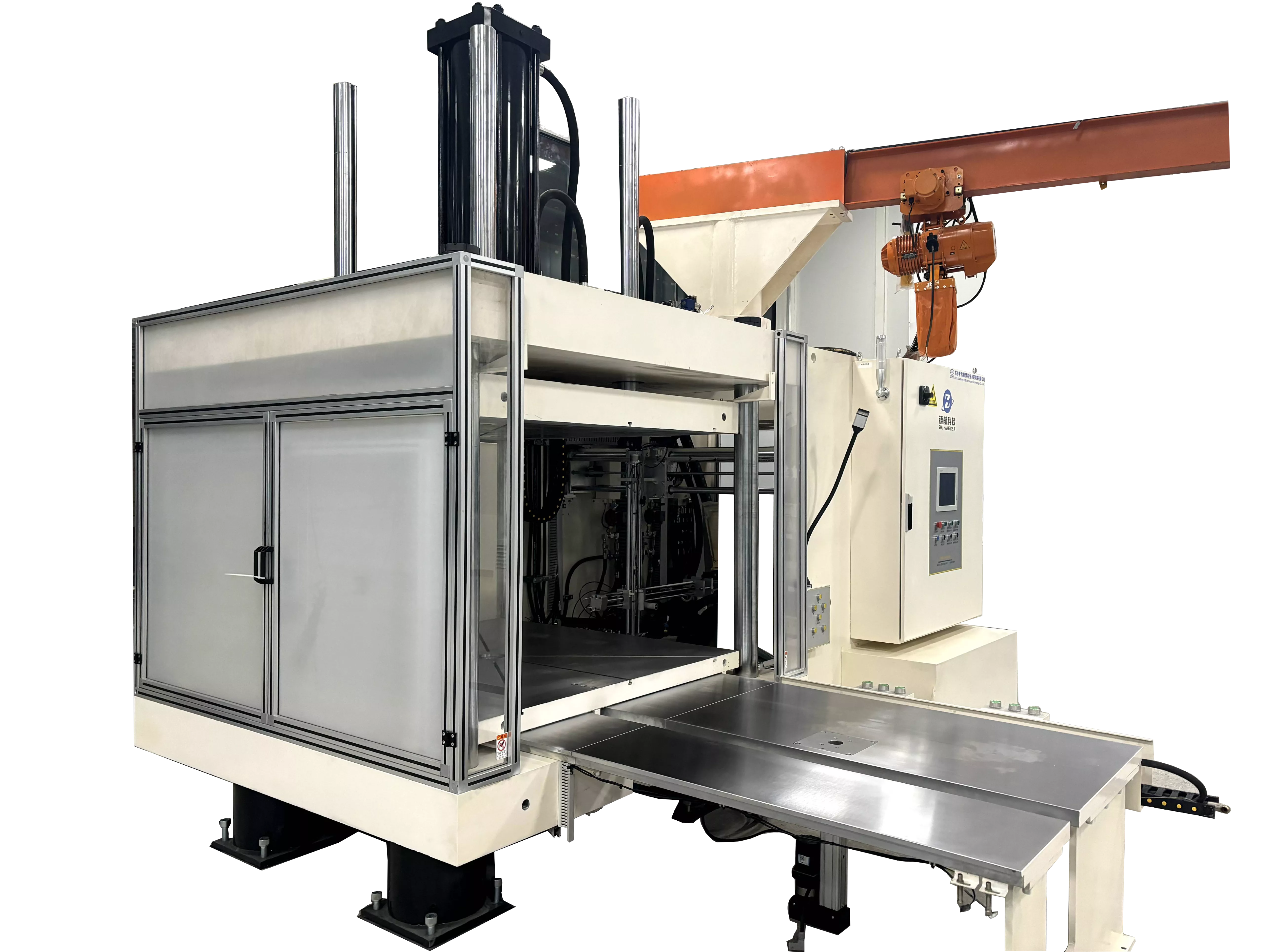

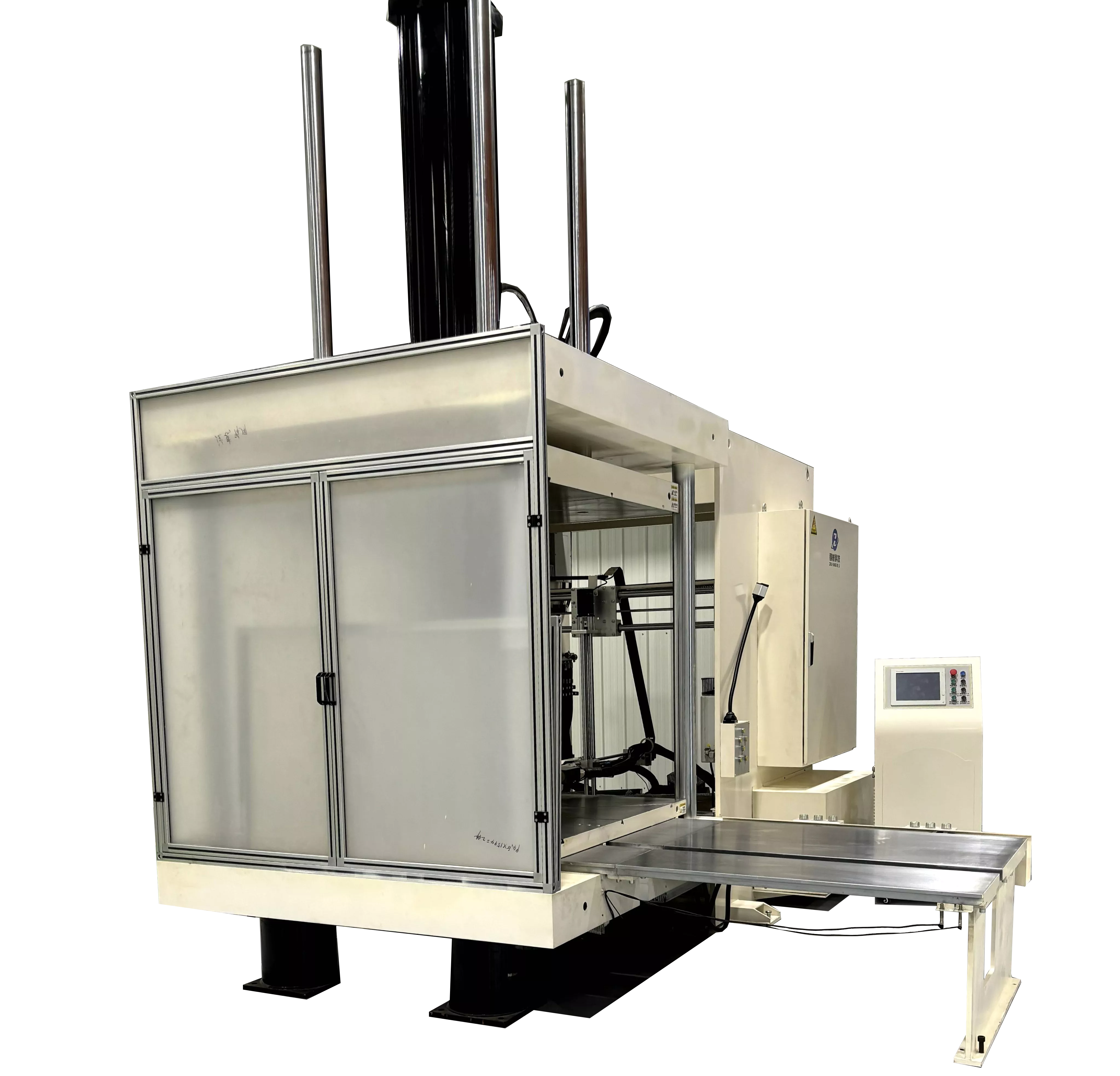

150吨四柱压蜡机

铸航四柱式压蜡机是一款大吨位、高刚性、高精度的专业级压蜡设备，专为中大尺寸、复杂结构、高精度航空、军工、医疗、能源类精密铸件蜡模成型设计。设备整体采用四柱高强度框架结构，机身刚性强、受力均匀、合模稳定性高，长期量产不易变形，完美适配大尺寸、多型腔、高精密蜡模的批量生产需求。

本机可全面适配低温蜡、中温蜡、液态蜡、糊状蜡、填充蜡、非填充蜡等全类型蜡料，适用场景广泛，覆盖民用、工业、军工、航空航天等全领域精密铸造生产。

设备搭载铸航自主研发的智能压蜡控制系统，支持多组可编程压力、流量参数调节。可根据注射时间、注射体积双重精准控制注射流程，独创双段压力注射工艺，有效解决大模具蜡模收缩、凹陷、气孔、流纹等常见缺陷，大幅提升蜡模成型合格率。系统可实时生成注射压力、流量动态曲线，全程数据可追溯，并配备实时工艺故障报警功能，及时规避生产异常。

整机配备大尺寸 12 英寸彩色触摸屏，操作界面简洁直观、人机交互便捷。设备自带网络通讯接口，可直接接入工厂局域网及 MES 智能制造系统，实现压蜡工艺参数、生产数据、设备运行记录实时上传、存储与远程管理，适配现代化智能工厂生产模式。

设备采用多区域独立精准控温系统，分别对化蜡机上下区、储蜡桶上下区、注射单元、输蜡管路、注射嘴、上下模板进行独立温控。全域温度精准把控，控温精度可达 ±1℃，有效保障蜡料温度均匀稳定，杜绝因温差导致的蜡模变形、尺寸偏差，持续稳定产出高品质标准蜡模。

四柱结构设备工作台行程大、立柱间距宽、开合模行程充足，可适配超大模具与多组模具同步生产，设备负载能力强、运行稳定、使用寿命长，是大型精密铸造企业规模化、标准化、智能化生产的优选设备。

咨询电话

刘经理：150-0617-9699
马经理：177-5148-8772

产品详情

压蜡机参数表

四柱型压蜡机
设备型号	FW-100	FW-200	FW-300
最大合模力	100 吨	200 吨	300 吨
快速合模速度	50mm/sec	40mm/sec	40mm/sec
慢速合模速度	25mm/sec	20mm/sec	20mm/sec
慢速开模速度	25mm/sec	20mm/sec	20mm/sec
快速开模速度	50mm/sec	40mm/sec	40mm/sec
A. 开模最大模板距离	1000mm	1000mm 或 1300mm	1300mm
B. 合模最小模板距离	150mm
上模板移动距离	850mm	1150mm	1150mm
C. 立柱间距	1240mm	1240mm 或 1540mm	1540mm
D. 合模区域宽度	1220mm	1220mm 或 1520mm	1520mm
E. 合模区域长度	1220mm	1220mm 或 1520mm	1520mm
F. 移动工作台宽度	1220mm	1220mm 或 1520mm	1520mm
G. 移动工作台长度	1300mm	1300mm 或 1600mm	1600mm
H. 移动工作台行程	1300mm	1300mm 或 1600mm	1600mm
I. 工作台到地面高度	750mm
J. 注射嘴前后移动距离	200-610mm	200-610mm/350-760mm	350-760mm
K. 注射嘴上下移动距离	55-350mm
L. 注射嘴左右移动距离	±260mm
模具固定方式	M10 或 M12 螺纹孔 / 放射型 T 型槽 / 平型 T 型槽
储蜡桶容积	120L/240L
储蜡桶冷却速度	温度变化范围在 15 摄氏度内每小时处理 90kg 蜡
储蜡桶温度控制范围	40-100 摄氏度
单次最大注射量	6.5L / 10L / 15L / 20L / 30L
注射压力	0.35-7Mpa
注射流量	0-0.25L/sec
注射时间	0-999sec
注射嘴球头半径	9.5mm
液压油缸容积	250 升	300 升	300 升
冷却水	27℃水 11L/min	27℃水 15 L/min	27℃水 19 L/min
电源	380V/50Hz/28KW	380V/50Hz/32KW	380V/50Hz/32KW
压缩空气	0.6Mpa 170L/分钟

注：以上参数可根据用户要求进行定制，定制参数将影响设备尺寸和公用设施要求，最终设计以双方确认为准。
